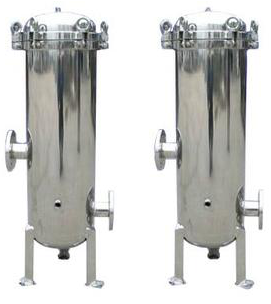

钛棒滤芯过滤器
【过滤器】
产品简述：

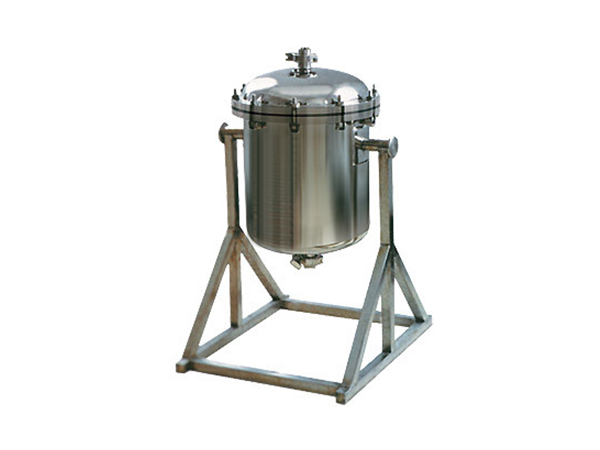

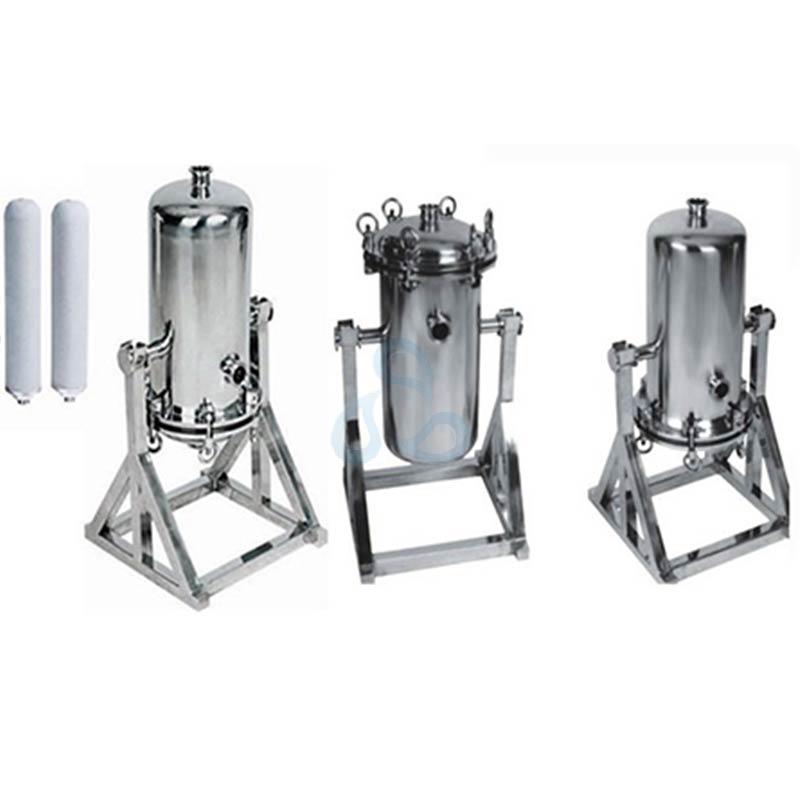

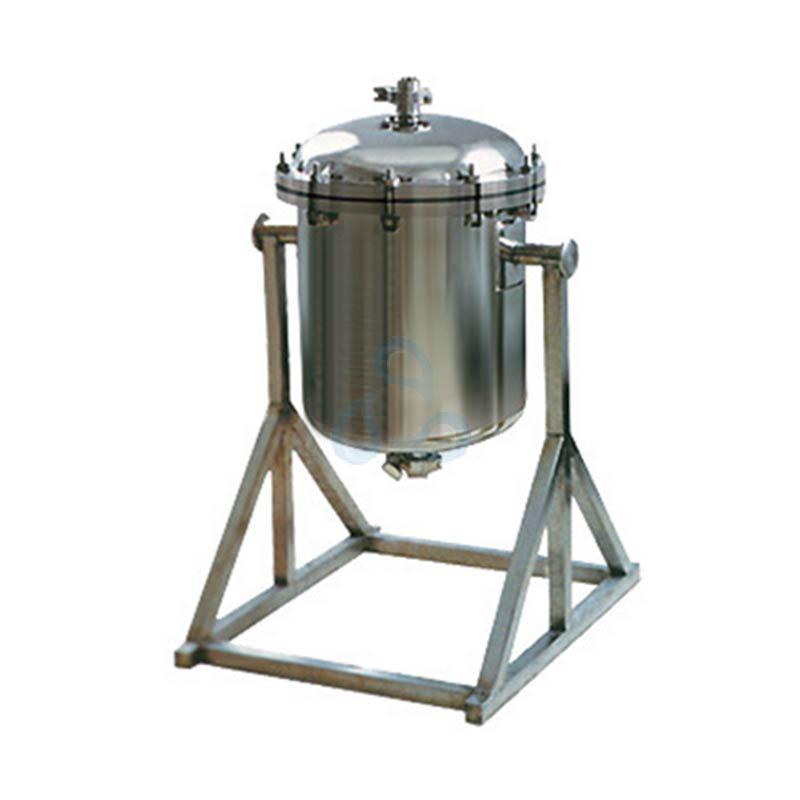

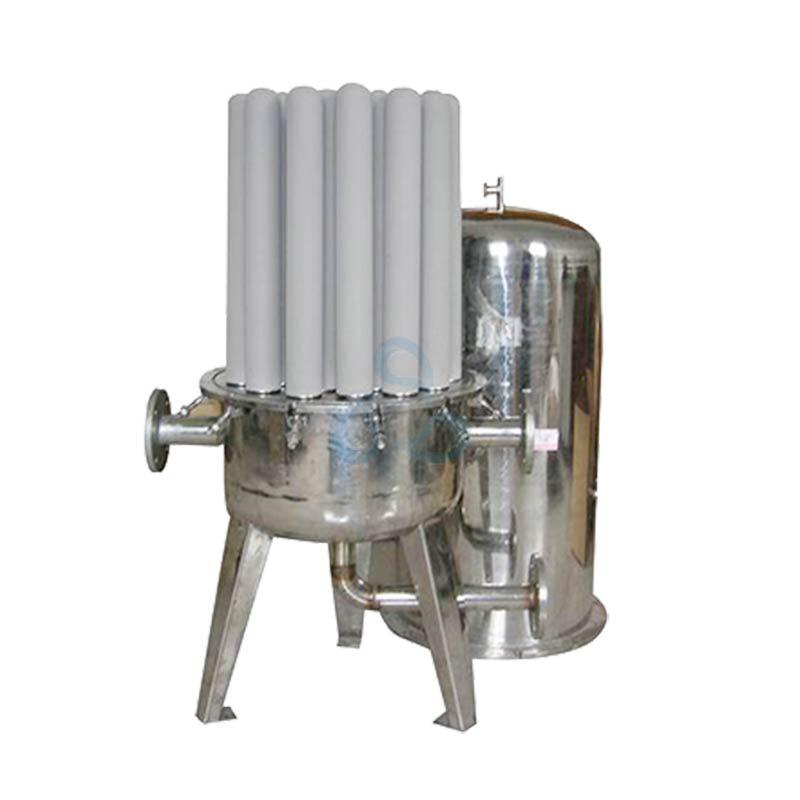

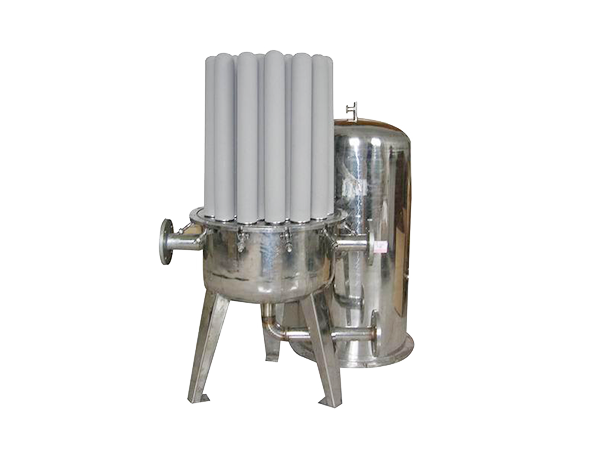

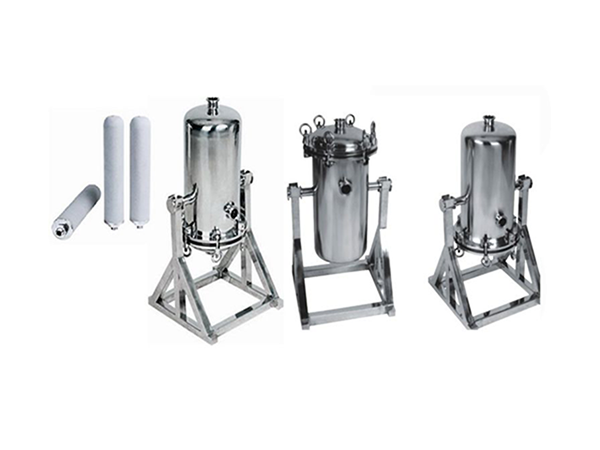

钛棒过滤器又称滤芯过滤器。它采用304、316L不锈钢作为外壳。内部过滤器元件是钛管。是钛粉经高温烧结，经粉末冶金制成的中空过滤管。该系列产品结构紧凑，外形美观。钛棒过滤器采用钛棒微孔烧结滤芯。滤芯是由钛金属粉末采用粉末冶金技术高温烧结而成的中空管状滤芯，属于深度过滤。另有翻转式过滤器筒体带支架，筒身可作180度翻转，清洗干净，避免交叉污染。
过滤器有多种结构形式，翻转式：排渣方便，滤液无残留；吊装式：适用于固体含量较高，结构简单，再生操作方便；插装式：适用于固体含量较少，无残液，稀贵产品的过滤。
全国咨询电话：
4001801236
点击咨询
一、工作原理：
钛棒滤芯在使用一段时间以后,将产生一定程度的堵塞，表现流量减少，过滤前端压力增高，如：进水压力从0.22mPa以下升高到0.3mPa以上，这时表明钛棒过滤器堵塞了，就要对滤芯进行清洗，钛棒过滤器滤芯清洗方法一般有以下两种情况：
1、对于新使用的滤芯，一般采用清水反冲，气体反吹的方法来 进行清洗，即用稍大于工作压力（如：0.3mPa）的清水反方 向注水清洗。反冲时间约为1~3分钟即可。
2、对于多次反冲洗后，过滤效果不明显回升的时候，可用5%以下的盐酸溶液浸泡或8%以下的硫酸溶液浸泡或10%以下的NaoH溶液在常温下浸泡，再用清水洗净。具体选择用酸洗或碱洗，应视过滤液中杂质容易溶于酸或碱来选择。如果杂质溶于碱则钛棒过滤器滤芯用碱浸泡，如果杂质溶于酸则钛棒过滤器滤芯用酸浸泡。
二．特点
1.密闭性好，结构紧凑，不易损坏。适用于生产现场较恶劣的工况条件，无维修费用;
2.对过滤溶液、吸附剂、催化剂没有吸附损耗的问题，不改变工作介质的原有成分;
3.无毒、无磁、无脱落，生物相融性好，因为这种性能，所以钛棒过滤器广泛的被应用于医药行业、食品饮料行业;
4.占地面积小、耐高温，且抗氧化性好，适用于多种酸碱盐及各种有机溶剂的高温精密过滤;
5.拆装方便，过滤器结构科学多样，满足多种过滤要求;
6.过滤精度高，可将0.2微米以上的颗粒一次性过滤。
三．技术参数
|
工作压力
|
小于0.6MP
|
|
过滤精度
|
0.45um-30um
|
|
过滤流量
|
0.15m³/小时-100吨/小时定
|
|
滤芯接口方式
|
222；226；215；平头；螺纹
|
|
连接方式
|
法兰、吊环、螺纹
|
|
最高工作温度
|
≤200℃
|
|
清洗方式
|
1对于新使用的滤芯，一般采用清水反冲，气体反吹的方法来进行清洗，即用稍大于工作压力（如；0.3mPa）的清水反方向注水清洗。反冲时间约为1~3分钟即可。
2对于多次反冲洗后，过滤效果不明显回升的时候，可用5%以下的硝酸溶液，或10%以下的NaoH溶液在常温下浸泡，再用清水洗净。
具体选择用酸洗或碱洗，应视过滤液中杂质容易溶于酸或碱来选择
|
四．外形尺寸

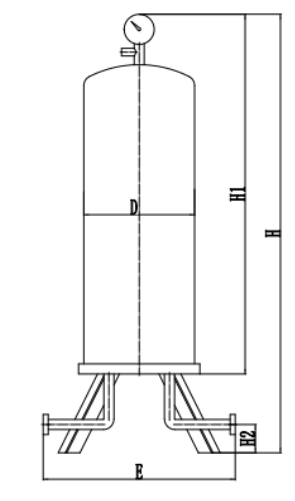

1. 传统钛棒过滤器
|
型号
|
理论
流量
|
滤芯
|
进出口
|
外形尺寸
|
|
m³/h
|
数量
|
长度
mm
|
外径
mm
|
H mm
|
H1 mm
|
H2 mm
|
D mm
|
E mm
|
压力
|
|
YTQ100-10
|
0.3-0.5
|
1
|
10"
|
25
|
600
|
400
|
80
|
100
|
220
|
≤0.6
Mpa
|
|
YTQ100-20
|
0.5-1
|
20"
|
25
|
800
|
600
|
|
YTQ100-30
|
1-1.5
|
30"
|
25
|
1050
|
900
|
|
YTQ200-10
|
1-1.5
|
3
|
10"
|
32
|
650
|
450
|
120
|
200
|
320
|
|
YTQ200-20
|
1.5-3
|
20"
|
32
|
950
|
650
|
|
YTQ200-30
|
2.5-4.5
|
30"
|
34
|
1150
|
950
|
|
YTQ220-10
|
1.5-2.5
|
5
|
10"
|
32
|
650
|
450
|
120
|
220
|
350
|
|
YTQ220-20
|
3-5
|
20"
|
32
|
950
|
650
|
|
YTQ220-30
|
4.5-7.5
|
30"
|
38
|
1150
|
950
|
|
YTQ250-10
|
5-7
|
7
|
10"
|
38
|
950
|
650
|
150
|
250
|
400
|
|
YTQ250-20
|
6-10
|
20"
|
48
|
1150
|
950
|
|
YTQ250-30
|
8-14
|
30"
|
48
|
1450
|
1200
|
|
YTQ300-20
|
6-8
|
9
|
20"
|
48
|
1000
|
700
|
150
|
300
|
450
|
|
YTQ300-30
|
8-12
|
30"
|
48
|
1250
|
950
|
|
YTQ300-40
|
12-15
|
40"
|
48
|
1400
|
1200
|
|
YTQ350-20
|
6-12
|
12
|
20"
|
48
|
1100
|
800
|
200
|
350
|
500
|
|
YTQ350-30
|
12-18
|
30"
|
57
|
1350
|
1050
|
|
YTQ350-40
|
16-24
|
40"
|
57
|
1600
|
1300
|
|
YTQ400-20
|
8-16
|
15
|
20"
|
76
|
1100
|
800
|
200
|
400
|
550
|
|
YTQ400-30
|
18-25
|
30"
|
76
|
1350
|
1050
|
|
YTQ400-40
|
20-30
|
40"
|
76
|
1300
|
1300
|
|
注：
1、滤芯接口形式：M20/M30、222（插入式）、226（卡入式）、平压口、螺纹口等。特殊接口可定制。
2、进出口连接形式：快装、螺纹、法兰等形式
3、压力表（选配）
|

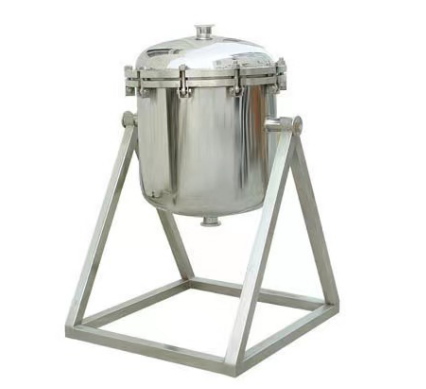

2. 反转钛棒过滤器
|
型号
|
规格
|
进出口
|
外形尺寸
|
|
芯数
|
长度mm
|
直径mm
|
罐直径
|
总高
|
|
YTF102-5
|
1
|
5"
|
25
|
102
|
570
|
|
YTF102-10
|
10"
|
690
|
|
YTF102-20
|
20"
|
940
|
|
YTF102-30
|
30"
|
1190
|
|
YTF184-10
|
3
|
10"
|
32
|
184
|
720
|
|
YTF184-20
|
20"
|
980
|
|
YTF184-30
|
30"
|
1210
|
|
YTF219-10
|
5
|
10"
|
38
|
219
|
730
|
|
YTF219-20
|
20"
|
990
|
|
YTF219-30
|
30"
|
1220
|
|
YTF219-40
|
40"
|
1460
|
|
YTF273-20
|
7
|
20"
|
45
|
273
|
1060
|
|
YTF273-30
|
30"
|
1290
|
|
YTF273-40
|
40"
|
1530
|
|
YTF325-20
|
9
|
20"
|
51
|
325
|
1080
|
|
YTF325-30
|
30"
|
1310
|
|
YTF325-40
|
40"
|
1550
|
|
YTF350-20
|
12
|
20"
|
57
|
350
|
1150
|
|
YTF350-30
|
30"
|
1380
|
|
YTF350-40
|
40"
|
1620
|
|
YTF400-20
|
18
|
20"
|
76
|
400
|
1160
|
|
YTF400-30
|
30"
|
1390
|
|
YTF400-40
|
40"
|
1630
|
|
YTF450-20
|
21
|
20"
|
89
|
450
|
1190
|
|
YTF450-30
|
30"
|
1420
|
|
YTF450-40
|
40"
|
1660
|
|
注：
1、滤芯接口形式：M20/M30、222（插入式）、226（卡入式）、平压口、螺纹口等。特殊接口可定制。
2、进出口连接形式：快装、螺纹、法兰等形式
3、压力表（选配）
|
五.应用：
■ 制药行业大输液、小针剂、滴眼液、口服液浓配环节中的的脱炭过滤及稀配环节中的终端过滤前的保安过滤；
■原料药生产过程中的除杂质过滤，物料的脱炭过滤和精滤；
■ 水处理工为事的超滤、RO、EDI系统的保安过滤，臭气灭菌后过滤及臭氧曝气；
■ 食品饮料中的饮料、果汁、白酒、啤酒、植物油、矿泉水、酱油、醋的澄清过滤；
■ 化学工业中液体产品、液体原料、医药中间体的脱炭过滤及精密过滤，超细晶体、催化剂的过滤回收，树脂吸附后的精密过滤及系统导热油、物料的除杂过滤，催化气体净化等；
■ 染料行业的高温脱炭、脱白士过滤；
■ 气体净化方面的蒸气、压缩空气、催化剂过滤。
