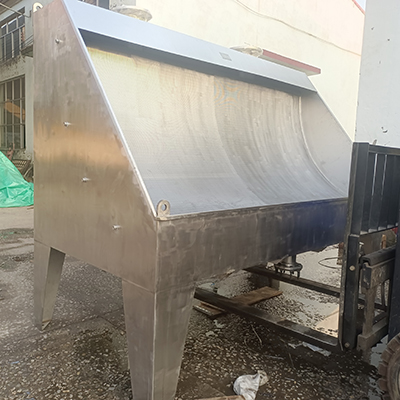

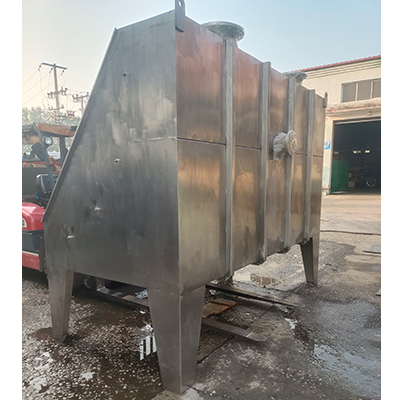

弧形水力筛

【水力筛】
产品简述:

(一)基本原理:

弧形水力筛是一种利用水流的重力和离心力,结合筛网的特殊结构,实现固液分离的设备。它通过外接水泵将需处理的污水输送到进料箱,然后均匀分配到弧形筛网上,依靠水流的冲刷和重力的综合作用,使固形物被截留,而水则通过筛网缝隙流出,从而达到分离的目的。

全国咨询电话:

4001801236
点击咨询

(二)主要用途:
弧形水力筛的主要用途非常广泛,主要集中在工业废水处理和资源回收方面。以下是其主要用途的详细概述:
1.工业废水处理:
●固液分离:弧形水力筛能够高效地去除废水中的悬浮物、漂浮物、沉淀物等固态物质,显著降低废水中污染物浓度,为后续处理工艺(如生物处理、化学处理等)提供更有利的条件。
●预处理:在许多工业废水处理系统中,弧形水力筛作为预处理设备,能够提前去除大部分易于分离的固体颗粒,减轻后续处理设备的负荷,提高整个处理系统的效率和稳定性。
2.资源回收:
●回收有用物质:在某些工业过程中,废水中可能含有有价值的物质(如纤维、渣料等)。弧形水力筛通过固液分离,可以将这些有用物质从废水中分离出来,进行回收再利用,降低生产成本,提高资源利用率。
●减少废弃物:通过有效去除废水中的固体废物,弧形水力筛减少了需要处理的废弃物量,降低了对环境的污染风险。
3.特定行业应用:
●造纸行业:在造纸过程中,弧形水力筛常用于去除纸浆中的杂质和未溶解的纤维,提高纸张质量。
●屠宰、食品加工行业:这些行业产生的废水中常含有大量悬浮物和有机物。弧形水力筛能够去除这些污染物,使废水达到排放标准或回用要求。
●纺织、印染行业:用于去除废水中的纤维屑、染料颗粒等,减少废水色度和浊度。
●石化行业:在油水分离、废水预处理等环节中发挥重要作用。
4.环保与节能:
●环保:弧形水力筛的使用有助于减少废水排放中的污染物含量,降低对环境的污染。
●节能:部分弧形水力筛利用水流的重力作用进行工作,无需额外能耗;而带有自动反洗功能的型号虽然需要少量能耗,但相比其他固液分离设备而言,其能耗较低,有助于降低运行成本。
综上所述,弧形水力筛在工业废水处理和资源回收方面发挥着重要作用,具有广泛的应用前景。

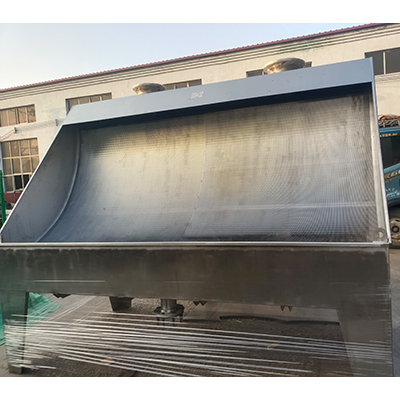

弧形水力筛


水力筛分为固定平面式水力筛网,固定曲面式水力筛网,水力旋转筛网。

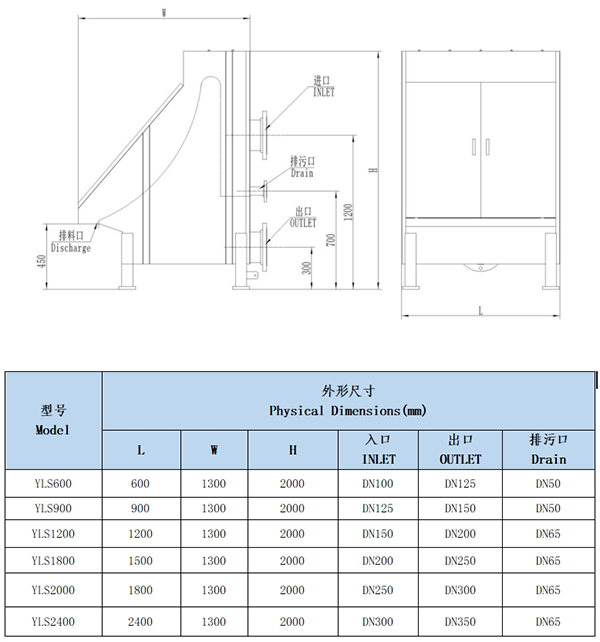

弧形水力筛的重要参数可以归纳如下:
筛面面积:弧形筛的筛面面积是影响筛分效率的重要参数之一,其大小与产量和筛分精度有关。筛分精度越高,往往要求筛面面积越大。
筛孔尺寸:弧形筛的筛孔尺寸是根据被筛物料的粒径和筛分要求确定的。实际筛缝一般在0.1mm~5.0mm范围内,其中0.5~1.5mm的筛孔尺寸最为常用。筛孔尺寸的正确选择对于提高筛分效率和筛分精度至关重要。
筛面宽度和长度:筛面宽度决定筛子的处理能力,而筛分效率则取决于筛面长度。自流弧形筛因给料压力低,筛面弧角小,为提高处理能力,常选用较大的筛面宽度,常用的范围是B=1300~2500mm。
筛孔形状:除了圆形筛孔外,还有方形、椭圆形等形状的筛孔。选择合适的筛孔形状可以对不同的物料进行更精准的筛分。
筛机倾角和进料倾角:这两个参数也是影响筛分效率和产量的重要因素。根据物料特性和筛分要求,需要调整合适的角度。
筛面弧角和曲率半径:筛面弧角即弧形筛面所对应的圆心角,由筛面的曲率半径和弧长决定。它们是构成弧形筛形状的主要因素。筛面的弧角和曲率半径的选择会影响物料的流动和筛分效果。
入料浓度和给料量:弧形筛的分级粒度与入料浓度有直接关系,一般在10%~20%之间。给料量是指在单位筛面面积(或单位筛宽),单位时间内给入料浆的体积或质量。选型设计时应尽量使实际给料量等于最佳给料量。
以上参数在实际应用中需要根据具体的物料特性、筛分要求和设备条件等多方面因素进行综合考虑和调整。


水力筛7


筛选分为两大类:干式筛选和湿式筛选。从这些类别中,筛选将物料流划分为等级,然后将这些等级进一步加工为中间产品或最终产品。另外,过滤器可以分类为移动筛网机和静态筛网机,以及筛网是水平筛网还是倾斜弧形筛网。


楔形丝弧形水力筛优势:

简单高效
经济(资本支出低)
易于安装
过滤效率高


水力格栅


水力筛常用材料:
水力筛(水力筛网)的筛网材质现在常采用不易锈蚀的不锈钢楔形丝网制造。楔形丝网机械强度大,便于滤后清扫污物,不易堵塞,使用寿命长。


水力筛的作用:

水力筛是一种常用的水处理设备,主要作用是用于对水中的悬浮物、颗粒物、有机物等进行过滤和筛选,从而提高水质,保护下游设备和环境。


水力筛水力性能:

1.清水条件水力筛水力性能
相同过水流量下,高目数的水力筛(网)局部水头损失大于低目数的水力筛(网)局部水头损失,能量损耗较大。主要原因为高目数筛网过滤器网孔孔径较小,水流受边界条件影响较大,质点间摩擦和剧烈碰撞消耗机械能增加,并且水流穿过网孔流速随孔径减小而增大。
2.含污物情况水力筛水力性能

相同过水流量下,进水口含沙量越大,系统的局部水头损失越大。

造成液体能量损失根本原因为液体粘滞性,由于粘滞性使得液体在流动过程中产生摩擦阻力,引起液体运动机械能损失,即为局部水头损失 。在高含沙水流状态,水流粘滞系数随含沙量增大而增大,大于相同温度的清水粘滞系数,水流内摩擦力做功消耗机械能增加,水损增加。因此相同流量下,系统的局部水头损失随含沙量增大而增大,且高于清水时的局部水头损失。


水力筛2


质量要求:

脱除率:对于大于工艺规定的过滤精度的颗粒去除率大于90%

在正常操作工况下,过滤单元的使用寿命大于5年

在正常操作工况下,主体的使用寿命20年

面板框架:涂漆碳钢用于淡水应用,不锈钢用于海水应用

筛网:均为楔形丝或不锈钢等符合材料

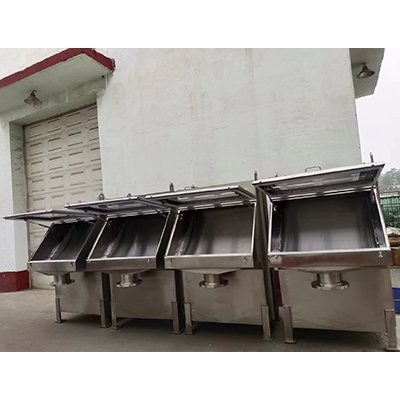

斜筛


我厂可提供图纸设计,同时也接受客户来图定制。
