气动内刮盘式自清洗过滤器的工作原理是什么?

1035

2022-08-16

文章概要:今天源滤过滤小编给大家分享气动内刮盘式自清洗过滤器的工作原理,希望对您有所帮助。

气动内刮盘式自清洗过滤器的工作原理:

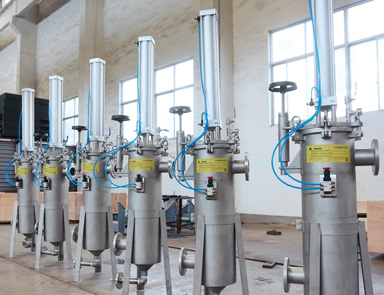

气动内刮盘式自清洗过滤器

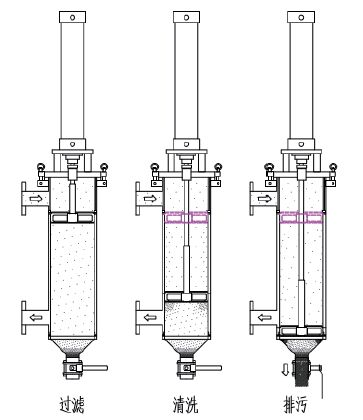

[ 过滤状态 ]

液体从进口流入,带弹簧的圆盘形刮刀紧贴于滤元内表面,停于滤元上端,液体穿过刮刀,从滤元内表面向外流动,杂质被截留在内表面,液体从出口流出;随着时间的推移,杂质逐渐增多,压差上升,按设定压差或定时清洗滤元。

[ 清洗状态 ]

气缸驱动刮刀上下往复运动清洗滤元,刮刀向下运动时,杂质被刮刀推送到过滤器底部,大比重杂质沉淀到集污腔。刮刀向上运动时,残留杂质被刮除推送到滤元上端,杂质被流动液体冲走,透过刮刀,回到滤元内表面,刮刀向下运动时被刮走。每次清洗由数次冲程组成,滤元表面清洗后,恢复过滤能力。清洗时正常过滤,流量不中断。

[ 排污状态 ]

多个清洗周期后,杂质积聚到一定量,定期打开排污阀,排出含高浓度杂质的废液,如必要,也可回收。

气动内刮盘式自清洗过滤器的工作原理

全自动气动内刮盘式自清洗过滤器的工作原理非常简单:

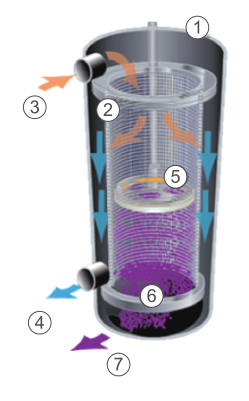

将一个滤芯(2)装置在一个圆柱形不锈钢壳体(1)中。当未被过滤的液体由入口(3)进入到壳体固体杂质被滤出并沉积在滤元的内表面。最后滤液从出口(4)流出。当内层杂质逐渐堆积,内外两侧由此产生压差,通过压差开关监测进出水口的压差变化(也可用时间或手动方式),待压差达到设定值时,将开启自动清洗过程:电控系统给出信号,气缸开始工作,带动一个由弹簧涨紧的清洗盘上下往复刮除滤元内表面并清除沉积的固体杂质。但杂质从滤元表面脱离时,清洗盘将污垢送入壳体底部(6)并通过流道(7)排出滤器。整个控制也可按照客户要求改进,我们可以做出最适宜的方案。

气动内刮盘式自清洗过滤器定制

以上就是关于气动内刮盘式自清洗过滤器的工作原理的介绍。如果您正在寻找适合您的自清洗过滤器,请立即与我们联系。联系人:马经理,手机:13932834557(微信同号),我们设有专业的工程设计师可以根据您的实际工况量身定制自清洗过滤器,可为您的应用提供满意服务。
