临时过滤器尺寸全解析:选对型号,提升过滤效率!

392

2025-03-10

文章概要:临时过滤器的过滤效果,30%取决于材质,70%由正确尺寸决定!

       临时过滤器的过滤效果,30%取决于材质,70%由正确尺寸决定!作为拥有十余年生产经验的临时过滤器厂家,河北源滤过滤器材有限公司小编整理了全网最详细的尺寸选型指南,助您规避安装失误、提升过滤效率!

       一、临时过滤器核心尺寸参数表(行业通用标准)

       接口尺寸(DN):DN15至DN600,对应管道外径17.1mm-630mm

       壳体长度(L):200mm-2000mm,与过滤面积成正比

       滤网目数:80目-300目,对应过滤精度20μm-180μm

       特殊规格:支持非标定制(如异径、法兰压力等级变更)

       行业应用场景速查表:

       石油化工:DN50-DN300,壳体长度400-1200mm

       食品医药:DN15-DN100,316L不锈钢材质为主

       水处理系统:DN200-DN600,需配合大流量设计

       二、选错尺寸的3大严重后果

       流量不足:DN过小导致压损超30%,泵能耗增加

       频繁堵塞:滤网面积不足,停机清洗次数翻倍

       接口泄漏:法兰尺寸偏差引发介质泄漏事故

       案例警示:某化工厂因DN200误用DN150过滤器,导致年度维护成本增加12万元

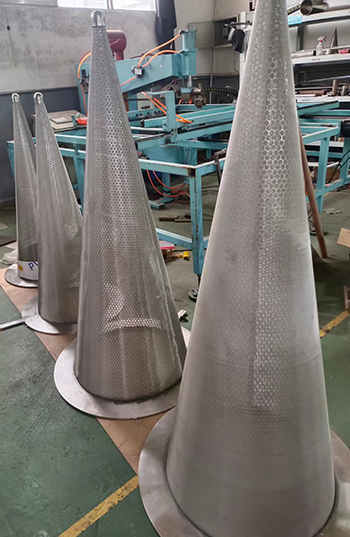

临时过滤器

       三、3步精准选型法(解决方案)

       STEP 1:明确介质特性

       粘度:>50cP建议加大一级DN

       杂质含量:>5%需增加壳体长度20%

       温度:>150℃需考虑热膨胀系数

       STEP 2:计算理论流量

       公式:Q=π*(D/2)²v3600 (D:管道内径 v:流速)

       STEP 3:特殊工况调整

       脉动流:DN加大1-2级

       高腐蚀介质:长度增加15%延长更换周期

       空间受限:推荐Y型过滤器(节省40%安装空间)

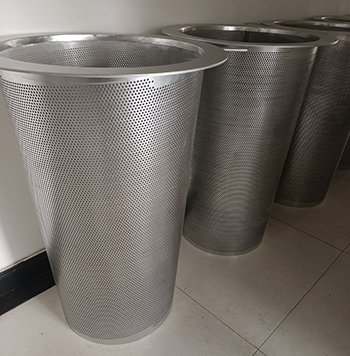

平底临时过滤器

       四、高频问题解答

       Q1:是否可以临时修改现有过滤器尺寸?

       A:严禁现场切割焊接!

       Q2:安装后发现漏油如何处理?

       A:立即停机检查法兰尺寸公差

       Q3:如何判断现有过滤器是否尺寸过小?

       A:出现以下症状需立即检测:

       ①压力表差值>0.3MPa ②每月清洗>2次 ③泵体异常振动

       五、免费增值服务

       ① 在线选型工具:联系我们页面输入工况参数,免费获取推荐型号

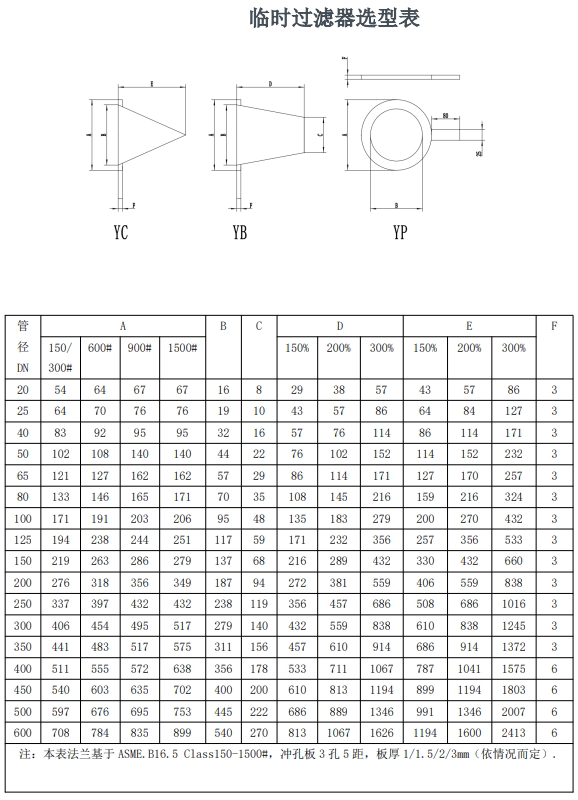

       ② 临时过滤器选型表:

临时过滤器选型表

       ③ 工程师1对1服务:提供现场测绘+三维图纸确认
